Клапан предохранительный сбросной ПСК-25 является прибором мембранного типа, предназначен для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела.

Клапан ПСК-25 устанавливается на газопроводах ГРП и ГРУ. Клапан снабжен устройством для принудительной продувки.

Вид климатического исполнения — У3 ГОСТ 15150-69.

Материал корпуса — алюминий АК 7ч.

Присоединение к трубопроводу — муфтовое по ГОСТ 6357.

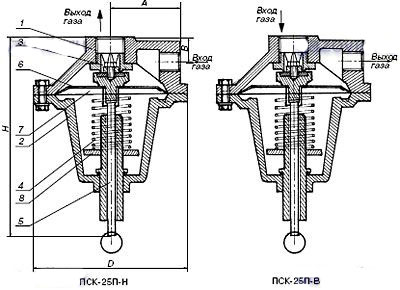

Алюминиевый корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.

Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочного винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.
