Клапан запорный газовый с электромагнитным приводом на высокое давление КЗГЭМ-ВД предназначен для использования в качестве запорного устройства газопроводных магистралей с рабочей средой в виде углеводородных газов и условным давлением до 1,2 МПа (до 12 кгс/м²).

Взвод клапана осуществляется вручную. Срабатывание клапана происходит при прекращении подачи электропитания на электромагнит.

Напряжение питания электромагнита ~220 В, 50 Гц. В составе клапана имеется датчик состояния (открыт/закрыт).

Клапан КЗГЭМ-ВД может быть использован в составе системы САКЗ-МК или в других аналогичных системах.


 alt 1 — корпус
2 — клапан
3 — ось
4, 5 — пружины
6, 7 — рычаги
8 — электромагнит
9 — корпус электромагнита
10 — шток
11 — втулка
12 — упор
13, 14 — пружины
15 — штифт
16 — фиксатор
17 — ось
18 — винт
19 — скоба
20 — резиновый уплотнитель

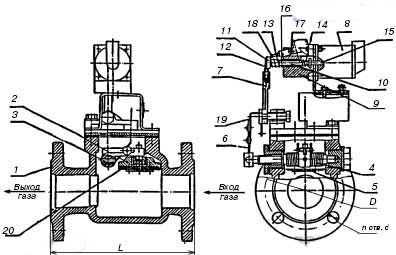

Клапан имеет (см. рисунок) корпус 1 с седлом, которое перекрывается клапаном 2 с резиновым уплотнителем 20, закрепленным на оси 3. На конце оси, выходящей наружу, жестко закреплен рычаг 6, который зацеплен с рычагом 7. На корпусе 1 закреплен электропривод, состоящий из электромагнита 8 с корпусом 9, в  котором расположен шток 10 с втулкой 11.

Корпус электромагнита 9 оснащен фиксатором, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки оборудования. Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение.

При прекращении подачи напряжения на электромагнит происходит перемещение втулки 11 под действием пружины 13. Упор  12, установленный на рычаге 7, выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.

Усилие от пружин 4 и 5 передается клапану 2. Клапан 2 закрывает проход газа.

  КЗГЭМ-ВД-50 КЗГЭМ-ВД-100
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное рабочее давление на входе, МПа 1,2 1,2
Диаметр условного прохода Ду, мм 50 100
Тип соединения фланцевое по ГОСТ 12815-80
Межцентровое расстояние крепежных отверстий фланца (D), мм 125 180
Диаметр крепежных отверстий фланца клапана (d), мм 18 18
Класс герметичности В В
Напряжение питания переменного тока частотой (50±1) Гц, В 220 220
Потребляемая мощность, ВА, не более 10 10
Время срабатывания клапанов, с, не более 1 1
Габаритные размеры, мм 240×215×350 360×258×455
Масса, кг, не более 8,5 18
