ВН1½Н-1К, ВН1½Н-2К, ВН1½Н-3К, ВН2Н-1К, ВН2Н-2К, ВН2Н-3К

P_max — 0,3 МПа.

Частота включений, час^-1 — 1000.

Климатическое исполнение:

УХЛ1 (от −60 до +40 °С) — для исполнения Е;
УХЛ2 (от −60 до +40 °С);
У2 (от −45 до +40 °С);
У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака «-», можно уменьшить количество проходящего через клапан газа.

Номинальная мощность, Вт	Напряжение питания, В	Потребляемый ток, мА
25	220	150
	110	300
	24	1300
35	220	190
	110	380
	24	1700

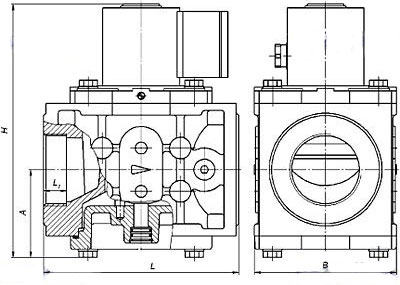

Наименование клапана	Д_у, мм	Диапазон раб. давл. МПа	Размеры, мм					Ном. мощн., Вт	Масса, кг	Коэф. сопр. ξ
Наименование клапана	Д_у, мм	Диапазон раб. давл. МПа	L	L₁	В	Н	А	Ном. мощн., Вт	Масса, кг	Коэф. сопр. ξ
ВН1½Н-1К(Е)	40	0–0,1	162	19	100	190	61	25	4,6	12,5
ВН1½Н-2К(Е)	40	0–0,2	162	19	100	190	61	25	4,6	12,5
ВН1½Н-3К(Е)	40	0–0,3	162	19	100	190	61	35	5,4	12,5
ВН2Н-1К(Е)	50	0–0,1	162	19	118	215	77	25	4,9	13,2
ВН2Н-2К(Е)	50	0–0,2	162	19	118	215	77	25	4,9	13,2
ВН2Н-3К(Е)	50	0–0,3	162	19	118	215	77	35	5,7	13,2
