ВН2½Н-0,5П, ВН2½Н-1П, ВН2½Н-3П, ВН3Н-0,5П, ВН3Н-1П, ВН3Н-3П, ВН4Н-0,5П, ВН4Н-1П, ВН4Н-3П » Группа компаний "Промгазэнерго" ГРПШ ГРПБ ПУРГ ГРП ТКУ

ВН2½Н-0,5П, ВН2½Н-1П, ВН2½Н-3П, ВН3Н-0,5П, ВН3Н-1П, ВН3Н-3П, ВН4Н-0,5П, ВН4Н-1П, ВН4Н-3П





- -

Примечания

alt

Pmax — 0,3 МПа.

Частота включений, час-1 — 300.

Климатическое исполнение:

  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 500000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

Напряжение питания датчика положения — (12–24) В.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
 alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
40 200 200
110 400
24 1800
55 220 230
110 460
24 2100
65 220 300
110 600
24 2800
90 220 410
110 820
24 3750

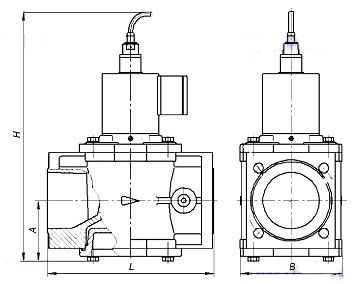

Наименование клапана Ду, мм Диапазон раб. давл. МПа Размеры, мм Ном. мощн., Вт Масса, кг Коэф. сопр. ξ
L В Н А
ВН2½Н-0,5П(Е) 65 0–0,05 235 144 345 86 40 8,2 10,5
ВН2½Н-1П(Е) 65 0–0,1 235 144 360 86 55 8,7 10,5
ВН2½Н-3П(Е) 65 0–0,3 235 144 375 86 65 9,0 10,5
ВНЗН-0,5П(Е) 80 0–0,05 258 163 374 94 55 9,8 10,7
ВНЗН-1П(Е) 80 0–0,1 258 163 389 94 65 10,2 10,7
ВНЗН-ЗП(Е) 80 0–0,3 258 163 394 94 90 12,5 10,7
ВН4Н-0,5П(Е) 100 0–0,05 278 183 400 107 55 11,8 12,5
ВН4Н-1П(Е) 100 0–0,1 278 183 415 107 65 12,1 12,5
ВН4Н-3П(Е) 100 0–0,3 278 183 420 107 90 14,4 12,5
