ВН2½M-0,5Кпр, ВН2½M-1Кпр, ВН2½M-3Кпр, ВН3M-0,5Кпр, ВН3M-1Кпр, ВН3M-3Кпр, ВН4M-0,5Кпр, ВН4M-1Кпр, ВН4M-3Кпр





- -

Примечания

alt

Клапан с пропорциональным регулированием работает в следующих режимах:

  • «закрыто» (при обесточенной электромагнитной катушке);
  • «номинальный расход» (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Pmax — 0,3 МПа.

Частота включений, час-1 — 100.

Климатическое исполнение: У3.1 (от −30 до +40 °С).

Класс защиты — IP54;

Полный ресурс включений — 300000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

Угол поворота регулятора — 90°.

Время полного хода регулятора — 90–150 с (в зависимости от типа привода).

Напряжение питания датчика положения — (12–24) В.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
40 220 (50 Гц)
24 пост.		 200
55 230
65 300
90 410

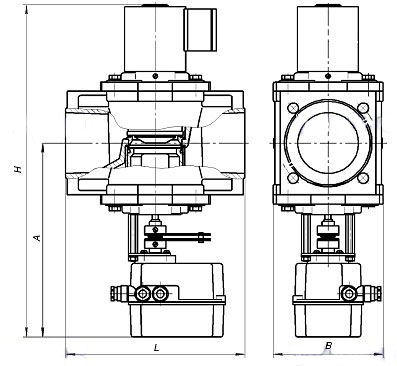

Наименование клапана Ду, мм Диапазон раб. давл. МПа Размеры, мм Ном. мощн., Вт Масса, кг Коэф. сопр.* ξ
L В Н А
ВН2½М-0,5Кпр (П) 65 0–0,05 235 144 437 (514) 255 40 11,4 15,4
ВН2½М-1Кпр (П) 65 0–0,1 235 144 452 (529) 255 55 11,8 15,4
ВН2½М-3Кпр (П) 65 0–0,3 235 144 467 (544) 255 65 12,3 15,4
ВНЗМ-0,5Кпр (П) 80 0–0,05 258 163 462 (540) 260 55 13,0 16,6
ВНЗМ-1Кпр (П) 80 0–0,1 258 163 477 (555) 260 65 13,4 16,6
ВНЗМ-ЗКпр (П) 80 0–0,3 258 163 482 (560) 260 90 15,7 16,6
ВН4М-0,5Кпр (П) 100 0–0,05 278 183 488 (566) 273 55 15,0 18,5
ВН4М-1Кпр (П) 100 0–0,1 278 183 503 (581) 273 65 15,4 18,5
ВН4М-3Кпр (П) 100 0–0,3 278 183 508 (586) 273 90 17,7 18,5

*Коэффициент сопротивления указан при полностью открытой заслонке регулятора расхода газа.
