Реализованный проект Группы Компаний "ПромГазЭнерго"


Задача:
Изготовить ГРПШ с основной и резервной линией редуцирования на базе прямоточных регуляторов и предусмотреть электрообогрев шкафа.

Решение:

Нами было предложено 2 типа регуляторов: РДП-50Н и РДГ-П-50Н. После чего заказчиком был выбран прямоточный регулятор РДГ-П-50Н.

Характеристики РДГ-П-50Н:
Рабочая среда: природный газ
Максимальное входное давление, Мпа: 0,03-1,2
Диаметр условного прохода Ду, мм: 50
Пределы регулирования выходного давления, Мпа: 0,01-0,04
Максимальная пропускная способность, м³/ч, не менее: 7700
Тип соединения: фланцевое по ГОСТ 12820-80
Температура окружающей среды, С: от -40 до +60
Температура рабочей среды, С: от -30 до +60

Данный регулятор имеет ряд преимуществ: конструкция основного сервопривода прямоточная, возможность установки в вертикальном трубопроводе, настройка регулятора осуществляется одним регулировочным винтом при любых условиях эксплуатации.

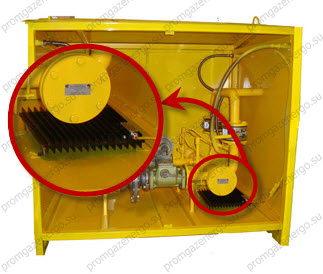

В ГРПШ так же был установлен взрывобезопасный электрообогрев ОША-Р, что позволило увеличить безопасность, избежав при этом использования стандартного метода обогрева, при помощи газового обогревателя (ИК горелка) с открытым пламенем, который устанавливается в специальном месте под днище шкафа.Данный обогреватель относится к категории повышенной надежности против взрыва и широко применяется в газорегуляторных установках. Стоит отметить, что обогреватель ОША-Р оснащён датчиком защиты от перегрева.


При подборе узла фильтрации, по требованию заказчика был установлен сетчатый фильтр высокой очистки, с чистотой фильтрации 50 мкм. Фильтр был до укомплектован датчиком перепада давления, для контроля загрязнённости фильтрующего элемента. Это позволило снизить риски преждевременного износа оборудования, исключить возможность попадания окалины в импульсные трубки малого диаметра, что повышает ресурс работы ГРПШ в целом.

Для повышения надёжности ГРПШ были применены сильфонные газовые шланги, выполненные из нержавеющей стали. В обычной комплектации применяется газобензостойкие шланги, материал которых характеризуется преждевременным износом под влиянием окружающей среды и перепадов температур.

Так же, по желанию заказчика был выполнен рентгенографический контроль сварных швов на предмет их качества, по результатам которого было выдано свидетельство.
