ВН1½В-0,2, ВН2В-0,2


alt

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000 000.

Материал корпуса — алюминиевые сплавы.

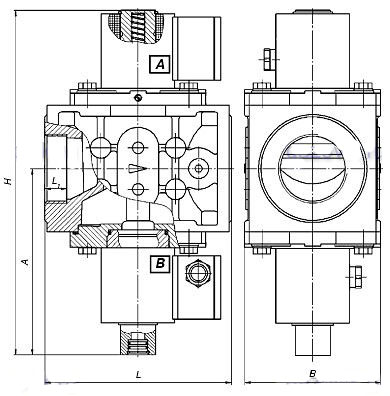

Монтажное положение — на горизонтальном трубопроводе (катушкой А вверх), допускается установка на вертикальный трубопровод.

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).

alt

Наименование клапана Ду, мм Диапазон раб. давл., МПа Размеры, мм Масса, кг Коэфф. сопр.* ξ
L L1 В Н А
ВН1½В-0,2(Е) 40 0–0,02 162 19 100 285 156 6,4 12,5
ВН2В-0,2(Е) 50 0–0,02 162 19 118 307 170 6,9 13,2

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.
