Клапаны предохранительные запорные КПЗ прямоточные предназначены для прекращения подачи газа потребителю при выходе контролируемого давления из заданных пределов. Они могут применяться вместо клапанов ПКН(В).

Технические характеристики

Рабочее давление на входе — 1,2 MПа.

Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.

Температура окружающей среды — от −60 °C до +40 °С.

Температура рабочей среды — до +100° С.

Тип соединения — фланцевое по ГОСТ 12820-80.

Материал корпуса — сталь 20, сталь 09Г2С*.

*По специальному заказу.

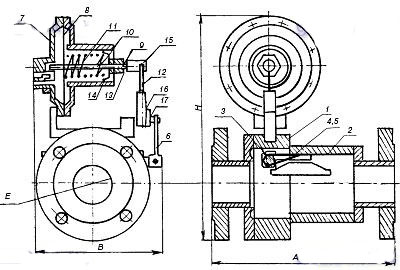

alt  1 — корпус
2 — клапан
3 — ось
4,5 — пружины
6, 16 — рычаги
7 — механизм контроля
8 — мембрана
9 — шток
10, 11 — пружины
12 — упор
13, 14 — втулки
15 — наконечник
17 — планка

Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15 в ту или иную сторону и упор 12, установленный на рычаге 16, выходит из зацепления с наконечником 15, освобождает связанные между собой рычаги 16 и 6 и дает возможность оси 3 повернуться, при этом усилие, удерживающее наконечник 15 в вертикальном положении, должно быть в пределах 0,2…0,5 Н. При необходимости регулируется перемещение планки 17 по рычагу 16. Усилие от действия пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6 и 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

  КПЗ-Н КПЗ-С КПЗ-В КПЗ-В1
Пределы настройки контролируемого давления, МПа:
нижний 0,0003–0,003 0,01–0,12 0,003–0,03 0,1–0,4
верхний 0,002–0,075 0,06–0,32 0,03–0,75 0,2–0,75


Обозначение изделия Ду, мм А, мм В, мм Н, мм Масса, кг
КПЗ-25 25 230 244 312 13
КПЗ-32 32 230 244 312 14
КПЗ-40 40 230 244 312 15
КПЗ-50 50 230 244 312 16
КПЗ-80 80 350 273 379 40
КПЗ-100 100 350 273 379 41
КПЗ-150 150 600 367 490 115
КПЗ-200 200 600 372 495 115
КПЗ-250 250 755* 475* 610* 180*
КПЗ-300 300 800* 620* 850* 270*
КПЗ-350 350 800* 620* 850* 270*
КПЗ-400 400 960* 740* 930* 480*
КПЗ-450 450 960* 740* 930* 480*
КПЗ-500 500 1150* 890* 1050* 800*
КПЗ-600 600 1300* 1060* 1350* 1150*
КПЗ-700 700 1500* 1280* 1600* 1955*
КПЗ-800 800 1850* 1540* 1950* 2700*

*По специальному заказу.
