ВН1Н-4П, ВН1½Н-1П, ВН1½Н-2П, ВН1½Н-3П, ВН2Н-1П, ВН2Н-2П, ВН2Н-3П » Группа компаний "Промгазэнерго" ГРПШ ГРПБ ПУРГ ГРП ТКУ

ВН1Н-4П, ВН1½Н-1П, ВН1½Н-2П, ВН1½Н-3П, ВН2Н-1П, ВН2Н-2П, ВН2Н-3П





- -

Примечания

 alt

Pmax — 0,3 МПа.

Частота включений, час-1 — 1000.

Климатическое исполнение:

  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

Напряжение питания датчика положения — (12–24) В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
25 220 150
110 300
24 1300
35 220 190
110 380
24 1700

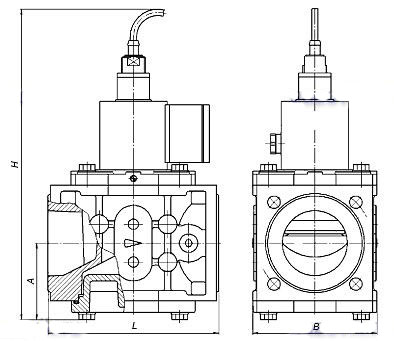

Наименование клапана Ду, мм Диапазон раб. давл. МПа Размеры, мм Ном. мощн., Вт Масса, кг Коэф. сопр. ξ
L В Н А
ВН1Н-4П(Е) фл. 25 0–0,4 160 88 215 48 35 4,4 6,5
ВН1½Н-1П(Е) фл. 40 0–0,1 162 100 260 61 25 4,6 12,5
ВН1½Н-2П(Е) фл. 40 0–0,2 162 100 260 61 25 4,6 12,5
ВН1½Н-3П(Е) фл. 40 0–0,3 162 100 260 61 35 5,4 12,5
ВН2Н-1П(Е) фл. 50 0–0,1 162 118 280 77 25 4,9 13,2
ВН2Н-2П(Е) фл. 50 0–0,2 162 118 280 77 25 4,9 13,2
ВН2Н-3П(Е) фл. 50 0–0,3 162 118 280 77 35 5,7 13,2
