ГРУ-100 на базе РДБК-1П-100


ГРУ-100
ГРУ-100

Согласно техническим требованиям по проекту заказчика на нашем производстве была изготовлена газорегуляторная установка ГРУ-100. Заказчиком так же был привлечён проектный институт для реализации проекта по увеличению масштабов собственного производства.

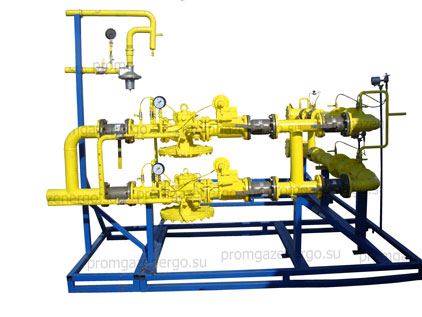

ГРУ-100
ГРУ-100

В процессе проектирования были подобраны составные узлы ГРУ, сделаны схемы и габаритные чертежи, которые были переданы на наше производство для изготовления.

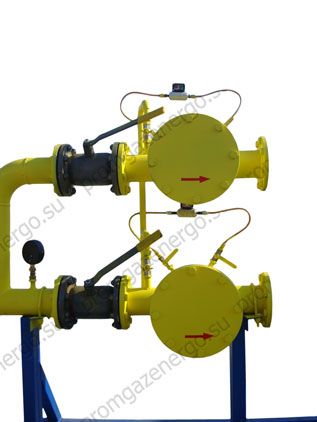

ФГ-100 с ДПД
ФГ-100 с ДПД

Данная ГРУ предназначена для коммерческого учёта расхода газа и снижения давления с Рвх – 1,0 МПа до Рвых – 0,3 МПа, и состоит из двух одинаковых линий редуцирования. Линии редуцирования спроектированы так, что каждый элемент ГРУ: фильтр ФГ-100, измерительный комплекс СГ-ЭКвз-Т-1600/1,6, предохранительный запорный клапан КПЗ-100В с регулятором давления газа РДБК-1п-100/70, имеет резервный и в случае выхода из строя или проведения профилактических работ, ход газа переключается на эти дублирующие элементы ГРУ. Таким образом, ход газа не прекращается, повышается надёжность ГРУ и появляется возможность без остановки осуществлять производственные процессы связанные с потреблением природного газа.

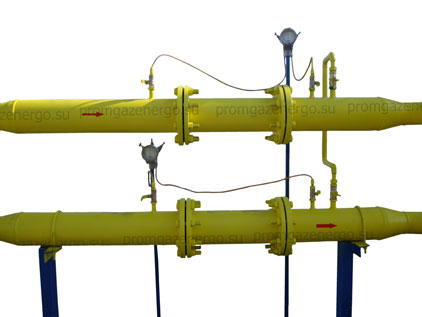

СГ-ЭКвз-Т-1600/1,6
СГ-ЭКвз-Т-1600/1,6

ГРУ-100 укомплектована манометрами на входе и предохранительно-сбросным клапаном ПСК-50 на выходе. На фильтрах ФГ установлены датчики перепада давления ДПД на 10 кПа, которые показывают степень загрязнённости фильтрующего элемента. На счётчиках установлены дифманометры ДСП-80 для измерения перепада давления.
