ВН2½Н-0,5, ВН2½Н-1, ВН2½Н-3, ВН3Н-0,5, ВН3Н-1, ВН3Н-3, ВН4Н-0,5, ВН4Н-1, ВН4Н-3





- -

Примечания

alt

Pmax — 0,3 МПа.

Частота включений, час-1 — 300.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 500000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).
alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
40 200 200
110 400
24 1800
55 220 230
110 460
24 2100
65 220 300
110 600
24 2800
90 220 410
110 820
24 3750

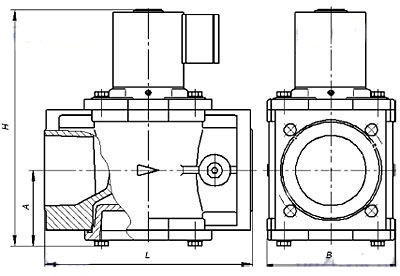

Наименование клапана Ду, мм Диапазон раб. давл. МПа Размеры, мм Ном. мощн., Вт Масса, кг Коэф. сопр. ξ
L В Н А
ВН2½Н-0,5(Е) 65 0-0,05 235 144 268 86 40 8,2 10,5
ВН2½Н-1(Е) 65 0-0,1 235 144 283 86 55 8,7 10,5
ВН2½Н-3(Е) 65 0-0,3 235 144 298 86 65 9,0 10,5
ВНЗН-0,5(Е) 80 0-0,05 258 163 296 94 55 9,8 10,7
ВНЗН-1(Е) 80 0-0,1 258 163 311 94 65 10,2 10,7
ВНЗН-З(Е) 80 0-0,3 258 163 316 94 90 12,5 10,7
ВН4Н-0,5(Е) 100 0-0,05 278 183 322 170 55 11,8 12,5
ВН4Н-1(Е) 100 0-0,1 278 183 337 170 65 12,1 12,5
ВН4Н-3(Е) 100 0-0,3 278 183 342 170 90 14,4 12,5
