ВН1½Н-1, ВН1½Н-2, ВН1½Н-3, ВН2Н-1, ВН2Н-2, ВН2Н-3


alt

Pmax — 0,3 МПа.

Частота включений, час-1 — 1000.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.


alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
25 220 150
110 300
24 1300
35 220 190
110 380
24 1700

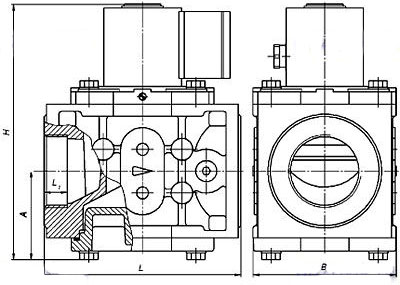

Наименование клапана Ду, мм Диапазон раб. давл. МПа Размеры, мм Ном. мощн., Вт Масса, кг Коэф. сопр. ξ
L L1 В Н А
ВН1½Н-1(Е) 40 0–0,1 162 19 100 190 61 25 4,4 12,5
ВН1½Н-2(Е) 40 0–0,2 162 19 100 190 61 25 4,4 12,5
ВН1½Н-3(Е) 40 0–0,3 162 19 100 190 61 35 5,2 12,5
ВН2Н-1(Е) 50 0–0,1 162 19 118 215 77 25 4,7 13,2
ВН2Н-2(Е) 50 0–0,2 162 19 118 215 77 25 4,7 13,2
ВН2Н-3(Е) 50 0–0,3 162 19 118 215 77 35 5,5 13,2
