КПЗЭ-25, КПЗЭ-32, КПЗЭ-40, КПЗЭ-50, КПЗЭ-80, КПЗЭ-100, КПЗЭ-150, КПЗЭ-200, КПЗЭ-250, КПЗЭ-300, КПЗЭ-350, КПЗЭ-400, КПЗЭ-450, КПЗЭ-500, КПЗЭ-600, КПЗЭ-700, КПЗЭ-800

Клапаны предохранительные запорные с электроприводом КПЗЭ предназначены для прекращения подачи газа при отключении электрического сигнала. Они могут использоваться в качестве исполнительных механизмов в системах автоматики безопасности, прекращающих подачу газа при выходе любого из контролируемых параметров на заданные пределы (температуры, загазованности, давления и т. п.).

Технические характеристики

Рабочее давление на входе — 1,2 MПа.

Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.

Температура окружающей среды — от −60 до +40 °С.

Температура рабочей среды — до +100° С.

Тип соединения — фланцевое по ГОСТ 12820-80.

Материал корпуса — сталь 20, сталь 09Г2С*.

*По специальному заказу.

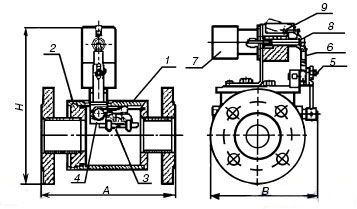

1 — корпус
2 — катушка
3 — клапан
4 — ось
5, 6 — рычаги
7 — электромагнитный привод
8 — фиксирующая втулка
9 — фиксатор

Клапан предохранительный запорный электромагнитный КПЗЭ (см. рисунок) имеет стальной фланцевый корпус 1 с закрепленной в нем с помощью байонетного затвора катушкой 2. В катушке выполнено седло, которое перекрывается клапаном 3 с резиновым уплотнителем. Внутри клапана 3 имеется клапан для перепускания газа. Клапан 3 закреплен на оси 4, которая размещена в корпусе 1. На оси 4 установлены две пружины, один конец которых фиксируется в корпусе 1, другой — на клапане 3. На конце оси 4, выходящей наружу, жестко закреплен рычаг 5, который входит в зацепление с рычагом 6.

На корпусе 1 установлен на стойке электромагнитный привод 7, который имеет шток и жестко закрепленную на штоке фиксирующую втулку 8.

Наконечник рычага 6 вводится в зацепление с втулкой 8 и не дает рычагу повернуться. Клапан 3 взводится вручную посредством перемещения рычага 5, который вводится в зацепление с рычагом 6, установленным в вертикальное положение. При этом необходимо вручную вытянуть шток с фиксирующей втулкой 8 и фиксатором 9 застопорить его в этом положении. При подаче на электромагнит напряжения фиксатор 9 освобождается, а втулка 8 и вместе с ней весь клапан остается в положении «взведено».

При отключении напряжения шток электромагнита с втулкой 8 втягивается. Рычаг 6 выходит из зацепления с втулкой 8, и клапан 3 закрывается.

Обозначение изделия	Д_у, мм	А, мм	В, мм	Н, мм	Масса, кг
КПЗЭ-25	25	230	308	244	13
КПЗЭ-32	32	230	308	244	14
КПЗЭ-40	40	230	308	244	15
КПЗЭ-50	50	230	308	244	16
КПЗЭ-80	80	350	376	273	40
КПЗЭ-100	100	350	376	273	41
КПЗЭ-150	150	600	487	367	115
КПЗЭ-200	200	600	491	372	115
КПЗЭ-250	250	755*	616*	475*	180*
КПЗЭ-300	300	800*	849*	620*	270*
КПЗЭ-350	350	800*	846*	620*	270*
КПЗЭ-400	400	960*	926*	740*	480*
КПЗЭ-450	450	960*	930*	740*	480*
КПЗЭ-500	500	1150*	1050*	890*	800*
КПЗЭ-600	600	1300*	1350*	1060*	1150*
КПЗЭ-700	700	1500*	1600*	1280*	1955*
КПЗЭ-800	800	1850*	1950*	1540*	2700*

*По специальному заказу.
