Регулируемая среда — природный газ по ГОСТ 5542-87.
Давление на входе, МПа — 1,2.
Регулятор давления газа — РДБК1-100.
Тепловая мощность обогревателя, Вт, при давлении газа 2000 Па — 1920.
Расход газа на обогреватели при давлении газа 2000 Па, м³/ч — 0,2.
Время отключения обогревателя, с — 90.
Время отключения обогревателя при прекращении подачи газа, с — 90.
Приведение измеренного рабочего объема газа к объему при стандартных условиях — электронный корректор.
Диапазон температуры измеряемой среды, °С — от –20 до +50.
Масса, кг — 1310.

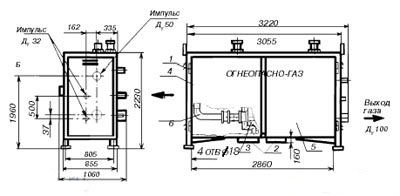

ГРП шкафной представляет собой металлический шкаф 1 с теплоизоляцией.
В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4 и 5. Для обогрева ГРП шкафного в холодное время года предназначены два обогревателя 2, газ к которым подводится по газопроводу 3.

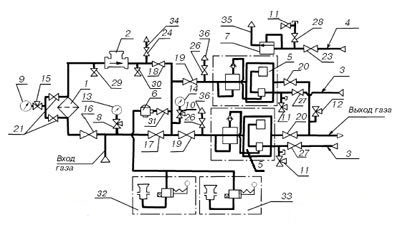

Технологическое газовое оборудование ГРП шкафного состоит из линии учета расхода газа, линии редуцирования и системы обогрева.
Линия учета расхода газа содержит фильтр 1, кран 16. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрены краны 21 и манометр 15. Для учета расхода газа предусмотрен измерительный комплекс 2.
Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия с краном 17.
Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 34 с краном 24.
Линия редуцирования состоит из двух параллельных линий редуцирования, импульсных трубопроводов 3, 4, трубопровода сброса газа 35, клапана пружинного сбросного 7 с краном 23.
Для замера давления газа на выходе установлен клапан трехлинейный 12, обеспечивающий установку контрольного манометра.
Каждая линия содержит кран 19 на входе, регулятор давления газа блочный 5 (РДГБ-100), кран 27 на импульсной линии, кран 20 на выходе, а также клапан трехлинейный 11 для контроля давления при настройке отключающего устройства регулятора 5.
Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы 36 с кранами 26.
Для контроля давления установлены клапаны 8 и 10 с манометрами 13 и 14.
Система обогрева предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя 32 и 33, регулятор РДСГ-1,2 и кран 31.
|
|
 |
1 — фильтр сетчатый
2 — измерительный комплекс
3, 4 — импульсные трубопроводы
5, 6 — регуляторы давления
7 — клапан пружинный сбросной
8–12 — клапаны трехлинейные
13–15 — манометры
16–31 — запорная арматура
32–33 — обогреватели газовые
34, 35, 36 — трубопроводы сброса газа |
| |
  |

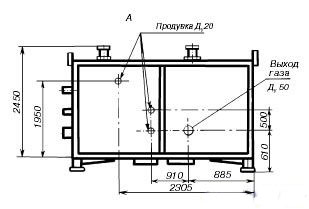

Габаритный чертеж ГСГО-100/2-СГ-ЭК |
| |
| | Значения для исполнения ГСГО100/2-СГ-ЭК |
| | 00 | 01 | 02 | 03 | 04 | 05 | 06 |
| Диапазон настройки давления газа на выходе, кПа |
1–4 |
4–16 |
16–40 |
40–60 |
60–100 |
100–250 |
250–600 |
| Диапазон настройки давления срабатывания сбросного клапана, кПа |
1,26–5 |
5–20 |
20–50 |
50–75 |
75–126 |
126–300 |
300–700 |
| Диапазон настройки автоматического отключения подачи газа, МПа: |
| при повышении выходного давления |
0,0014–0,0060 |
0,006–0,022 |
0,022–0,060 |
0,060–0,080 |
0,08–0,14 |
0,14–0,32 |
0,32–0,75 |
| при понижении выходного давления |
0,0003–0,0020 |
0,001–0,003 |
0,002–0,003 |
0,01–0,03 |
0,01–0,06 |
0,05–0,12 |
0,1–0,4 |
| Пропускная способность, м³/ч, при давлении на входе, МПа: |
| 0,1 |
1600*, 2000** |
| 0,3 |
3200, 4000 |
| 0,6 |
5600, 7000 |
| 0,9 |
8000, 10 000 |
| 1,2 |
10 400, 13 000 |
* Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-800.
** Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-1000.
|
|
|
