ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1




Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на  фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

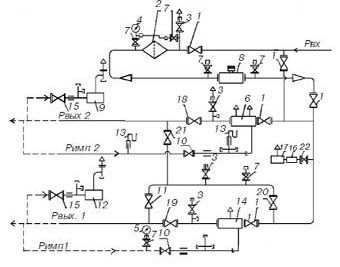

 alt 1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые
2 — фильтр ФГ
4 — манометр типа МТ
5 — выходной манометр типа МТ
6 — регулятор давления газа
8 — счетчик газовый
9 — предохранительный сбросной клапан
11 — кран шаровой (с механическим приводом)
12 — предохранительный сбросной клапан
13 — манометр водяной (не комплектуется)
14 — регулятор давления газа
16 — регулятор давления (для отопления)
17 — газогорелочное устройство

Для ГРУ позиции 16, 17, 22 отсутствуют.

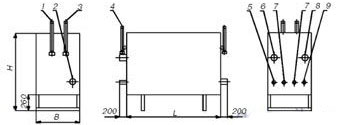

 alt 1 — выход клапана предохранительного сбросного № 2
2 — Рвх
3 — выход клапана предохранительного сбросного № 1
4 — продувочный патрубок
5 — вход клапана предохранительного сбросного № 2
6 — Рвых.2
7 — подвод импульса к регулятору
8 — Рвых.1
9 — вход клапана предохранительного сбросного № 1

  13-2НВ-У1 15-2НВ-У1 16-2НВ-У1
Регулятор давления газа:
Линия 1 РДГ-50Н РДГ-80Н РДГ-150Н
Линия 2 РДГ-50В РДГ-80В РДГ-150В
Давление газа на входе, Рвх, МПа 1,2 1,2 1,2
Диапазон настройки давления газа на выходе, кПа:
Линия 1 1,5–60 1,5–60 1,5–60
Линия 2 60–600 60–600 60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: 6200 11 600 25 600
Габаритные размеры, мм
длина, L 1850 2300 2300
ширина, B 1300 1300 1500
высота, H 1200 1300 1600
Масса, кг 500 750 900
