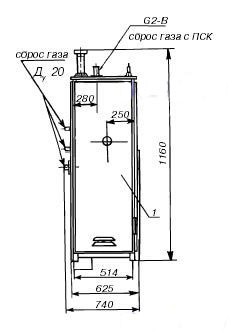

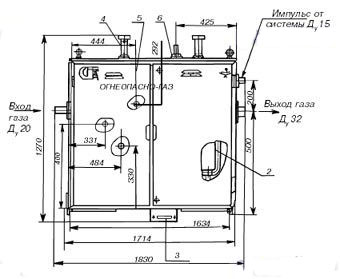

ГРП шкафной представляет собой металлический шкаф 1. В шкафу размещено технологическое оборудование 2. Для удобства обслуживания в шкафу имеются двери 5 и 6. Для обогрева в ГРП шкафного в холодное время года предназначен обогреватель 3, газ к которому подводится по газопроводу.

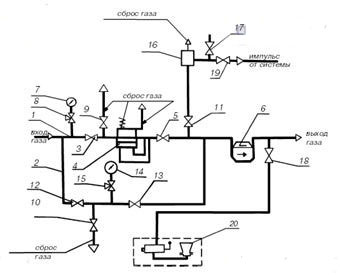

Технологическое оборудование состоит из основной (рабочей) линии 1 и обводной (байпасной) 2. Газ через кран 3 поступает к регулятору 4 (РДНК-32), предназначенному для снижения высокого или среднего давления газа на низкое, автоматического поддержания низкого выходного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений.

От регулятора газ поступает к потребителю через кран 5. Для измерения объема проходящего потока газа предусмотрен счетчик газа 6. Для измерения входного давления газа предназначен манометр 7, присоединенный к входному газопроводу через трехлинейный клапан 8.

Через краны 9 и 10 рабочая линия редуцирования и байпас соединены с продувочным трубопроводом.

Для обеспечения бесперебойной подачи газа потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на ней краном 12, вентилем 13 и манометром для контроля давления 14, подключенным через клапан 15.

Клапан 16 предназначен для ограничения давления газа путем сброса избыточного давления в атмосферу до установленного значения при работе ГРП на байпасе.

Кран 17 служит для настройки порога срабатывания клапана 16.

Для подачи газа к обогревателю установлен кран 18.

При необходимости перекрыть рабочую магистраль нужно сначала закрыть кран 3, затем открыть кран 9 и только после этого закрыть кран 5.
