ГРПШ-13-1Н(В)У1, ГРПШ-15-1Н(В)У1, ГРПШ-16-1Н(В)У1

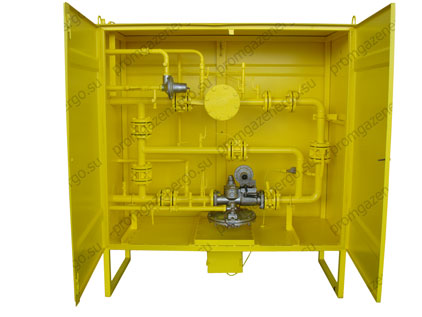

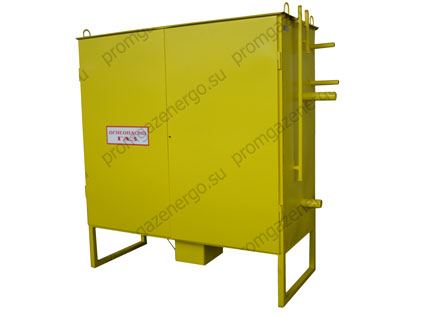

ГРПШ-13-1Н(В)У1
ГРПШ-13-1Н(В)У1, ГРПШ-15-1Н(В)У1, ГРПШ-16-1Н(В)У1 это газорегуляторные пункты шкафного типа с узлом учёта расхода газа, изготовляемые на базе регуляторов давления газа РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В). Данные ГРПШ имеют одну линию редуцирования и запасную байпасную линию. Газовый счётчик или измерительный комплекс с электронным корректором газа устанавливается на входе после фильтра, до регулятора РДГ. В регуляторе РДГ установлен предохранительно запорный клапан, который срабатывает при аварийных повышениях или понижениях выходного давления. В зависимости от диаметра регулятора Ду- 50, 80, 150, ГРПШ имеют разную максимальную пропускную способность 8.500, 19.000, 32.000 м3/час, от которой зависит обеспечение газом нескольких многоэтажных домов или района, посёлка, крупного производства.

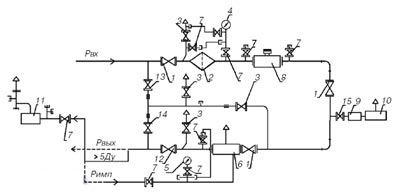

1, 3, 7, 12, 13, 14, 15 — краны шаровые
2 — фильтр типа УФГ 4 — манометр входной 5 — выходной манометр (не комплектуется) 6 — регулятор давления газа 8 — счетчик газовый 9 — регулятор отопления 10 — газогорелочное устройство 11 — клапан предохранительный сбросной
1 — Рвх

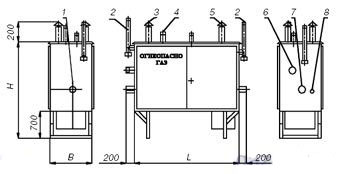

2 — продувочный патрубок 3 — дымоход 4 — выход предохранительного сбросного клапана 5 — вентиляционный патрубок 6 — вход предохранительно сбросного клапана 7 — Рвых 8 — подвод импульса к регулятору Технические характеристики:ГРПШ-13-1Н(В)У1Регулятор давления: РДГ-50Регулируемая средаГОСТ 5542-87: Природный газ Давление газа на входе [Рвх]: 1,2 МПа Диапазон настройки выходного давления [Рвых]: 1,5-60 (60-600) кПа Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 6200 м³/ч Габаритные размеры: 1600длинна, ммх850ширина, ммх1600высота, мм Масса: 450 кг ГРПШ-15-1Н(В)У1Регулятор давления: РДГ-80Регулируемая средаГОСТ 5542-87: Природный газ Давление газа на входе [Рвх]: 1,2 МПа Диапазон настройки выходного давления [Рвых]: 1,5-60 (60-600) кПа Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 13 000 м³/ч Габаритные размеры: 3600длинна, ммх800ширина, ммх2000высота, мм Масса: 480 кг ГРПШ-16-1Н(В)У1Регулятор давления: РДГ-150Регулируемая средаГОСТ 5542-87: Природный газ Давление газа на входе [Рвх]: 1,2 МПа Диапазон настройки выходного давления [Рвых]: 1,5-60 (60-600) кПа Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 25 600 м³/ч Габаритные размеры: 3800длинна, ммх1200ширина, ммх2200высота, мм Масса: 890 кг |
