ГРП шкафной представляет собой металлический шкаф 1 с размещенным в нем технологическим оборудованием 2. Для удобства обслуживания в шкафу имеются двери 3 и 4. Под днищем расположен обогреватель 5, предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю 5 подводится по газопроводу 6.
Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии 1 и обводной (байпасной) линии 2. Газ через кран 3 поступает к фильтру сетчатому 4, очищается от механических примесей и проходит дальше через счетчик газа 5, предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика 5 по температуре и давлению газа установлены термометр манометрический самопишущий 6 и манометр самопишущий 7, подключенный через кран 8.
Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 установлены краны 9, 10; клапан 11 и манометр 12.
После счетчика 5 газ поступает к регулятору давления 13, предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора 13 установлены краны 14, 15. От регулятора давления через кран 16 газ поступает к потребителю.
На выходе основной линии установлен предохранительно-сбросной клапан 17 с краном 18. Для измерения давления газа на выходе установлен кран 19.
Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на ней краном 20, вентилем 21 и манометром 22 для контроля давления, подключенным через клапан 23.
Для сброса газа на основной линии 1 предусмотрен сбросной трубопровод 26 с краном 27.
Краны 28, 29 предусмотрены для измерения перепада давления на счетчике 5.
Для подачи газа к обогревателю 30 установлен кран 32.
|
|
|

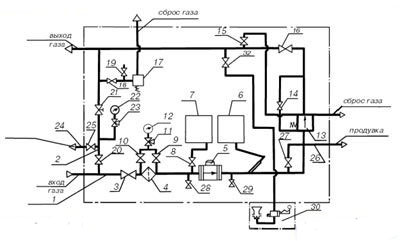

1 — основная линия 2 — обводная линия 4 — фильтр сетчатый 5 — счетчик газа 6 — термометр манометрический самопишущий 7 — манометр самопишущий 13 — регулятор давления 17 — клапан предохранительно-сбросной 12, 22 — манометры 8, 11, 23 — клапаны трехлинейные 24, 26 — сбросные линии 3, 9, 10, 14, 15, 16, 18, 19, 27, 28, 29, 32 — запорная арматура 21 — вентиль 30 — обогреватель |
|
|

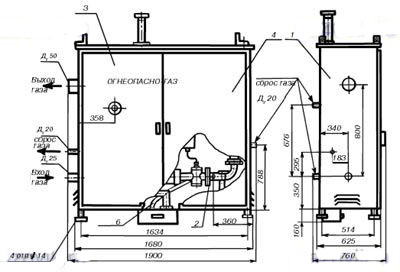

1 — шкаф 2 — оборудование технологическое 3, 4 — дверки 5 — обогреватель 6 — газопровод |
|
| ГРПШ-32/10-СГ | ГРПШ-32/6-СГ | ГРПШ-32/3-СГ |
Регулируемая среда |
Природный газ по ГОСТ 5542-87 |
Давление на входе, МПа |
0,3 |
0,6 |
1,2 |
Диапазон настройки давления газа на выходе, кПа |
2–2,5 |
2–2,5 |
2–2,5 |
Пропускная способность (для газа g = 0,73 кг/м³), м³/ч |
0,1 |
45 |
25 |
7 |
0,3 |
100 |
55 |
17 |
0,6 |
— |
105 |
30 |
0,9 |
— |
— |
47 |
1,2 |
— |
— |
64 |
Регулятор давления газа комбинированный |
РДНК-32/10 |
РДНК-32/6 |
РДНК-32/3 |
Тепловая мощность обогревателя при давлении газа 2000 Па, м³/ч |
0,96 |
0,96 |
0,96 |
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч |
0,1 |
0,1 |
0,1 |
Время отключения обогревателя, с |
90 |
90 |
90 |
Время отключения обогревателя при прекращении подачи газа, с |
90 |
90 |
90 |
Счетчик газа |
RVG-G 16 |
RVG-G 16 |
RVG-G 16 |
Условный проход счетчика газа, ДУ, мм |
50 |
50 |
50 |
Погрешность измерения в диапазоне измерения расхода, % (20–100) Qmax |
±1 |
±1 |
±1 |
Масса, кг |
350 |
350 |
350 |
|
|
|
