ГРПШ-13-2ВУ1 с коммерческим узлом учёта газа.

ГРПШ-13-2ВУ1 с коммерческим узлом учёта газа


ГРПШ-13-2ВУ1
ГРПШ-13-2ВУ1

При реализации данного заказа, перед нашей компанией была поставлена задача изготовить и поставить пункт учёта расхода газа типа ПУРГ, а так же, совместно работающий с ним, отдельно стоящий, ГРПШ. В результате анализа и оптимизации проекта, наиболее рациональным и рентабельным решением было совместить два устройства в одном газорегуляторном пункте, тем самым резко уменьшить стоимость самого оборудования, а так же сопутствующие расходы по его установке.

Стоит отметить, что исходный проект подразумевал установку байпаса, однако, руководствуясь интересами заказчика, была предложена замена байпасной линии, резервной.

ГРПШ-13-2ВУ1
ГРПШ-13-2ВУ1

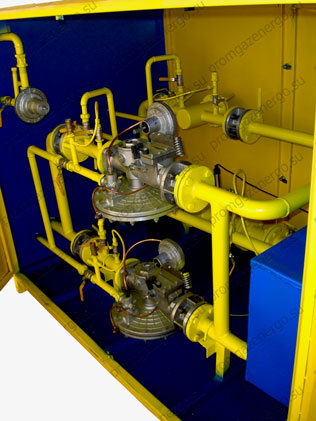

В результате, полученный проект заказа включает в себя две автономные линии редуцирования на базе регуляторов РДГ-50В/50 с настраиваемым выходным давлением 300 кПа. Сам регулятор оснащён максимально возможным диаметром седла: Ду-50, что наилучшим образом отразилось на его пропускной способности, которая составила 8400 м3/ч.

Исходя из назначения шкафа, а именно, газоснабжение микрорайона, к нему предъявляются высокие требования по безопасности и надёжности, что и было достигнуто, установкой дополнительного фильтра на байпас счётчика. Оба фильтра снабжены фильтрующими элементами с высокой степенью очистки. Так же были установлены жёсткие сбросы газа.

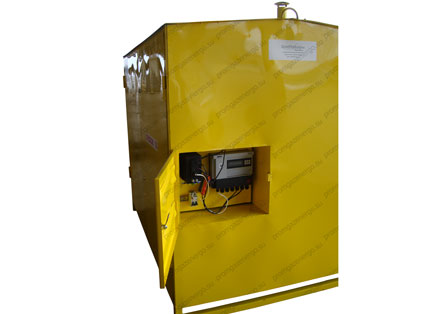

Коммерческий узел учёта расхода газа представлен ротационным счетчиком RVG и электронным корректором СПГ-761, который установлен в изолированном взрывозащищенном блоке. Корректор, при помощи датчиков температуры и давления, осуществляет электронную коррекцию с возможностью передачи данных на компьютер диспетчера.

ГРПШ-13-2ВУ1
ГРПШ-13-2ВУ1

Обогрев шкафа осуществляется от горелки ГИИВ-3,65, которая установлена в отдельном отсеке внутри шкафа. От окружающей среды горелка отделена металлической дверцей. Данная особенность конструкции шкафа защищает её от ветра и осадков, недопуская затухания. Для отвода продуктов сгорания и лучшего обеспечения обогрева, внутри шкафа проходит воздуховод Ду-50.
