ПГБ-04-2У1, ПГБ-05-2У1, ПГБ-07-2У1, ПГБ-02-2У1, ПГБ-03М-2У1, ПГБ-03БМ-2У1


alt

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 13 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 13 кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с  электронным корректором.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».


 alt 1, 3, 7, 12, 13 — краны шаровые
2 — фильтр типа ФГ
4 — манометр входной МТ
5 — выходной манометр (не комплектуется)
6 — регулятор давления газа
8 — счетчик газовый
9 — регулятор (на отопление)
10 — аппарат отопительный
11 — клапан предохранительный сбросной

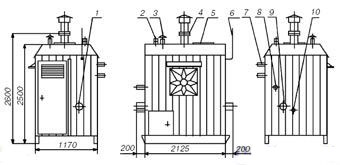

 alt 1 — Рвх
2 — выход клапана предохранительного сбросного
3 — дымоход
4 — дефлектор
5 — легкосбрасываемая конструкция
6 — молниеотвод
7 — продувочный патрубок
8 — вход клапана предохранительного сбросного
9 — Рвых
10 — подвод импульса к регулятору

  04-2У1 05-2У1 07-2У1 02-2У 03М-2У1 03БМ-2У1
Регулятор давления газа РДНК-400 РДНК-400М РДНК-1000 РДНК-У РДСК-50М РДСК-50БМ
Клапан предохранительный сбросной КПС-Н КПС-Н КПС-Н КПС-Н КПС-С КПС-С
Регулируемая среда природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа 0,6 0,6 0,6 1,2 1,2 1,2
Диапазон настройки выходного давления, Рвых, кПа 2–5 2–5 2–5 2–5 10–100 270–300
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч 250 500 800 900 900 1100
Масса, кг 2400 2400 2400 2400 2400 2400
