ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03БМ-04-2ПУ1




Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа первой ступени редуцирования 12, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 14 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 15 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 13 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 16, 17, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

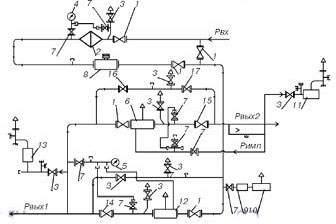

 ГРПШ-03БМ-07-2ПУ1 1, 3, 7, 14, 15, 16, 17 — краны шаровые
2 — фильтр
4 — манометр МТ.
5 — манометр
6, 12 — регуляторы
8 — газовый счетчик
9 — регулятор (для отопления)
10 — газогорелочное устройство
11 — клапан предохранительный сбросной
13 — клапан предохранительный сбросной

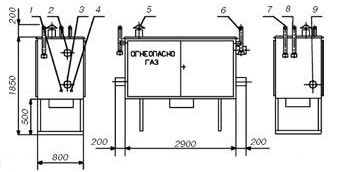

 alt 1 — подвод импульса к регулятору
2 — Рвх
3 — Рвых.2
4 — вход клапана предохранительного сбросного
5 — вентиляционный патрубок
6 — выход клапана предохранительного сбросного
7 — продувочный патрубок
8 — выход клапана предохранительного сбросного
9 — Рвых.1

  03БM-07-2ПУ1 03БМ-01-2ПУ1 03БМ-04М-2ПУ1 03БM-04-2ПУ1
Регулятор давления газа:
Линия 1 РДСК-50БМ РДСК-50БМ РДСК-50БМ РДСК-50БМ
Линия 2 РДНК-1000 РДНК-У РДНК-400М РДНК-400
Регулируемая среда природный газ по ГОСТ 5542-87
Давление газа на входе, МПа
Рвх, 1 0,6 1,2 1,2 0,6
Рвх, 2 0,3 0,3 0,3 0,3
Диапазон настройки выходного давления, кПа:
Рвых, 1 270–300 270–300 270–300 270–300
Рвых, 2 2–5 2–5 2–5 2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Рвых, 1 400 750 750 580
Рвых, 2 300 250 250 120
Масса, кг 250 250 250 250
