ГРПШН-А-01-СГ

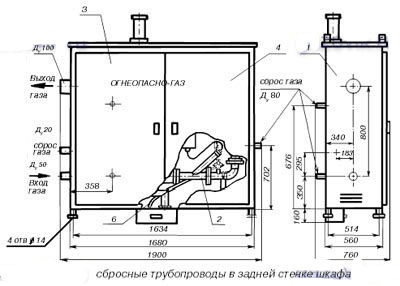

ГРП шкафной представляет собой металлический шкаф 1 с размещенным в нем технологическим оборудованием 2. Для удобства обслуживания в шкафу имеются двери 3 и 4. Под днищем расположен обогреватель 5, предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю 5 подводится по газопроводу 6.

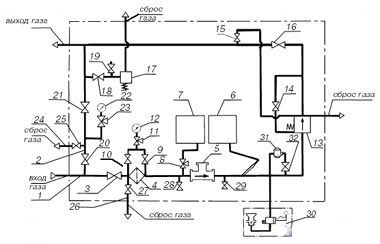

Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии 1 и обводной (байпасной) линии 2. Газ через кран 3 поступает к фильтру сетчатому 4, очищается от механических примесей и проходит дальше через счетчик газа 5, предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика 5 по температуре и давлению газа установлены термометр манометрический самопишущий 6 и манометр самопишущий 7, подключенный через кран 8.

Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 установлены краны 9, 10; клапан 11 и манометр 12.

После счетчика 5 газ поступает к регулятору давления 13, предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора 13 установлены краны 14, 15. От регулятора давления через кран 16 газ поступает к потребителю.

На выходе основной линии установлен предохранительно-сбросной клапан 17 с краном 18. Для измерения давления газа на выходе установлен кран 19, с его помощью производится также настройка клапана 17.

Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на ней кранами 20, 21 и манометром 22 для контроля давления, подключенным через кран 23.

Для сброса газа на основной линии 1 предусмотрен сбросной трубопровод 26 с краном 27.

Краны 28, 29 предусмотрены для измерения перепада давления на счетчике 5.

Для подачи газа к обогревателю 30 установлен регулятор 31 и кран 32.


 alt 1 — основная линия
2 — обводная линия
4 — фильтр сетчатый
5 — счетчик газа
6 — термометр манометрический самопишущий
7 — манометр самопишущий
11 — клапан трехлинейный
3, 8, 9, 10, 14–16, 18–21, 23, 28, 29, 32 — запорная арматура
12, 22 — манометры
17 —предохранительно-сбросной клапан
30 — обогреватель
13, 31 — регуляторы давления


 alt

alt

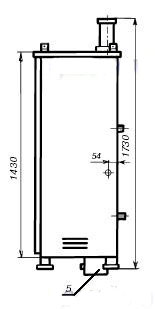

1 — шкаф
2 — оборудование технологическое
3, 4 — дверки
5 — обогреватель
6 — газопровод

  ГРПШН-А-01-СГ ГРПШН-А-01-СГ-01
Регулируемая среда природный газ по ГОСТ 5542-87
Давление на входе, МПа 1,2 1,2
Диапазон настройки давления газа на выходе, кПа 2–3,5 3,5–5
Пропускная способность, м³/ч, при давлении на входе, МПа:
0,1 120 120
0,3 400 400
0,6 700 700
0,9 800 800
1,2 900 900
Регулятор давления газа РДНК-50 РДНК-50П
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 0,96 0,96
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч 0,1 0,1
Время отключения обогревателя, с 90 90
Время отключения обогревателя при прекращении подачи газа, с 90 90
Счетчик газа СГ16М-100 СГ16М-100
Условный проход счетчика газа, ДУ, мм 50 50
Погрешность измерения в диапазоне измерения расхода, % (20–100) Qmax ± 1 ± 1
Масса, кг 420 420
