Давление газа на входе — 0,6 МПа.
Диапазон настройки давления газа на выходе — 2–50 кПа (200–5000) (мм. вод. ст.).
Диапазон срабатывания предохранительного запорного клапана:
при понижении выходного давления — 0,5 • Рвых
при повышении выходного давления — 1,25 • Рвых
Диапазон срабатывания предохранительного сбросного устройства — 1,15 • Рвых.
Температура рабочей среды — от –20 до +60 °С.
Температура окружающей среды:
ПУРДГ-Р, ПУРДГ-Ш — от –40 до +60 °С;
ПУРДГ-ШУЭО, ПУРДГ-ШУГО — от –20 до +60 °С.
ДУ входного присоединительного фланца — 50 мм.
ДУ выходного присоединительного фланца — 50 мм.
Габаритные размеры — 2100 × 700 × 2000 мм.
Масса:
ПУРДГ-Р — 270 кг;
ПУРДГ-Ш — 420 кг;
ПУРДГ-ШУЭО — 470 кг;
ПУРДГ-ШУГО — 490 кг.
|
|
 |

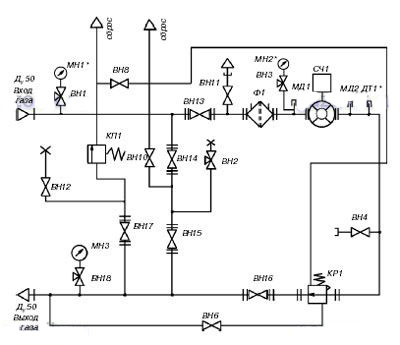

ВН1-ВН3,ВН18 — кран трехходовой д/манометр
ВН4, ВН6, ВН8 — кран шаровой муфтовый 11б27п ДУ 15
ВН10, ВН11 — кран шаровой муфтовый 11б27п ДУ 20
ВН12 — кран манометра МН-15
ВН13-ВН17 — кран шаровой КШ-50-16
КП1 — клапан пружинный сбросной ПСКУ-50 Н/5
КР1 — регулятор давления MR50 SF6 «Elster» (Германия)
СЧ1 — комплекс измерительный СГ-ЭК-Р-25 (40, 65, 100)/1,6
МД1, МД2 — места отбора давления для контроля перепада давления на счетчике газа
МН1, МН2* — манометр 0,6 МПа
МН3* — манометр 10 кПа
Ф1 — фильтр газа ФГ16-50 (оснащен индикатором перепада давления ДПД16)
ДТ1* — гильза термометра |
| |
 |

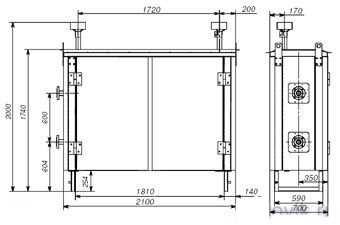

Габаритный чертеж пункта учета и редуцирования газа ПУРДГ |
| |
| Обозначение | Qmax**, м³/ч | Qmin, м³/ч |
| 1 : 20 | 1 : 50* | 1 : 100* |
| ПУРДГ-Р-25 |
25 |
1,3 |
— |
— |
| ПУРДГ-Р-40 |
40 |
2 |
0,8 |
— |
| ПУРДГ-Р-65 |
65 |
3,2 |
1,3 |
— |
| ПУРДГ-Р-100 |
100 |
5 |
2 |
1 |
| ПУРДГ-Ш-25 |
25 |
1,3 |
— |
— |
| ПУРДГ-Ш-40 |
40 |
2 |
0,8 |
— |
| ПУРДГ-Ш-65 |
65 |
3,2 |
1,3 |
— |
| ПУРДГ-Ш-100 |
100 |
5 |
2 |
1 |
| ПУРДГ-ШУЭО-25 |
25 |
1,3 |
— |
— |
| ПУРДГ-ШУЭО-40 |
40 |
2 |
0,8 |
— |
| ПУРДГ-ШУЭО-65 |
65 |
3,2 |
1,3 |
— |
| ПУРДГ-ШУЭО-100 |
100 |
5 |
2 |
1 |
| ПУРДГ-ШУГО-25 |
25 |
1,3 |
— |
— |
| ПУРДГ-ШУГО-40 |
40 |
2 |
0,8 |
— |
| ПУРДГ-ШУГО-65 |
65 |
3,2 |
1,3 |
— |
| ПУРДГ-ШУГО-100 |
100 |
5 |
2 |
1 |
* По специальному заказу.
** Расход газа указан в рабочих условиях при давлении, равном Рвх.
|
|
|
