ГРПШ на базе РДГ-50Н(В)


ГРПШ на базе РДГ-50Н(В)

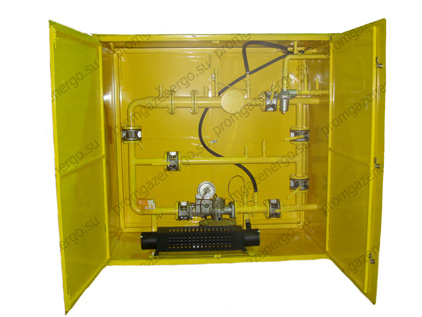

Данный шкаф был изготовлен на базе регулятора РДГ-50Н с байпасом и катушкой под коммерческий узел учёта расхода газа СГ-ЭКвз-Р-160/1,6 так же, по требованию заказчика, был установлен взрывозащищённый электрический обогреватель.

Регулятор РДГ-50Н(В) может иметь низкие настройки выходного давления газа 1-60 кПа или высокие 60-600кПа. Отличительной особенностью данного регулятора является встроенный предохранительный запорный клапан, что не требует установки отдельного КПЗ. Материалом изготовления регулятора является силумин, что характеризует устройство как морозостойкий, т.е. температура его эксплуатации лежит в пределах -40 ... +60С.

Мощность электрообогревателя была подобрана исходя из внутреннего объёма ГРПШ. Питание электрообогревателя 220V. Подключение осуществляется через специально установленные автоматы, обеспечивающие защитное отключение. По особому требованию заказчиков возможна установка счётчика электроэнергии, потребляемой обогревателем.

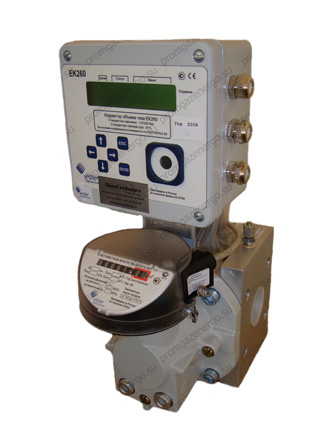

Счётчик RVG-G100 с корректором ЕК260

Коммерческий узел учёта расхода изготовлен на базе ротационного счётчика газа RVG-G100 ДУ-80 с электронным корректором ЕК260. Назначение устройства является осуществление коррекции объёма газа по температуре и давлению, увеличивая тем самым точность показания счётчика. Стоит отметить, что диаметр регулятора и трубопровода ДУ-50, а диаметр счётчика ДУ-80. В целях совместимости были установлены переходы 50х80. А для транспортировки была установлена катушка диаметром 80мм, которую после монтажа ГРПШ на место эксплуатации удалили и на её место поставили счётчик.
