ЛГК-Ex » Группа компаний "Промгазэнерго" ГРПШ ГРПБ ПУРГ ГРП ТКУ

ЛГК-Ex

 alt

Счетчики измеряют количество газа, протекающего в трубопроводе, при действующих давлении и температуре. Счетчики газа имеют выходной сигнал для работы с электронными вычислителями объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibIIBT3.

  ЛГК-80-Ех ЛГК-100-Ех ЛГК-150-Ех ЛГК-200-Ех
Максимальный расход, м³/ч 160 250 250 400 650 1000 1600 2500
Минимальный расход, м³/ч 16 8; 12,5 12,5 13; 20 32 32; 50 50; 80 80; 130
Диапазон измерений 1 : 10   1 : 20; 1 : 30
Порог чувствительности, м³/ч 2,4 3,75 3,75 6 9,75 15 24 37,5
Максимальное рабочее давление, кПа 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Предел погрешности, %:
Qmin < Q < Qt ±2 ±2 ±2 ±2 ±2 ±2 ±2 ±2
Qt < Q < Qmax ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1
ДУ, мм 80 80 100 100 150 150 200 200
Рабочая температура, °С от – 30 до +60
 altalt

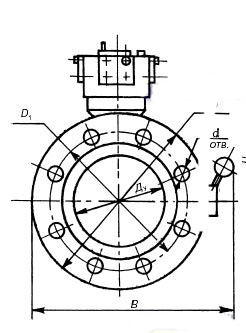

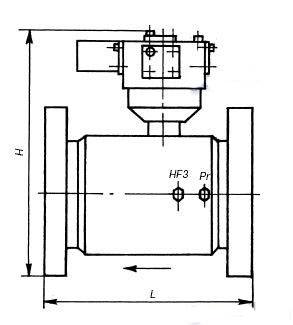

Тип счетчиков Максимальное рабочее давление, МПа L, мм В, мм H, мм D, мм D1, мм d, мм n, мм Масса, кг
ЛГК-80-Ех 0,63 240 250 344 185 150 18 4 23
1; 1,6   255 349 195 160 18 8 25
2,5; 4   324 349 195 160 18 8 25
6,3   331 356 210 170 22 8 41
8; 10   341 366 230 180 26 8 45
ЛГК-100-Ех 0,63 300 269 364 205 170 18 4 40
1; 1,6   274 369 215 180 18 8 40
2,5; 4   350 376 230 190 22 8 43
6,3   360 386 250 200 26 8 47
8; 10   368 394 265 210 30 8 49
ЛГК-150-Ех 0,63 450 322 416 260 225 18 8 58
1; 1,6   334 428 285 240 22 8 67,5
2,5; 4   410 435 300 250 26 8 67,5
6,3   433 458 345 280 33 8 97
8; 10   438 463 355 290 33 12 106
ЛГК-200-Ех 0,63 600 384 477 315 280 18 8 110
1   394 487 335 295 22 8 127
1,6   394 487 335 295 22 12 127
2,5   475 499 360 310 26 12 140
4   483 507 375 320 30 12 150
6,3   498 522 405 345 36 12 175
8; 10   510 534 430 360 36 12 194
