Delta G16-G650

	Д_У, мм	Материал корпуса	Q_max, м³/ч	Диапазон измерения Q_max/Q_min	Потеря давления, мбар	Габаритные размеры, мм	Масса, кг
G16	40	Алюминий	25	1 : 20	0,72	157 × 121 × 96	2,5
G25	40	Алюминий	40	1 : 20	1,1	187 × 121 × 96	3
G25	50	Алюминий	40	1 : 20	0,3	331 × 171 × 182	11
G25	50	Чугун	40	1 : 20	0,3	325 × 171 × 165	19
G25	50	Сталь	40	1 : 20	0,3	308 × 300 × 167	46
G40	40	Алюминий	65	1 : 20–30–50	2,5	187 × 121 × 96	3
G40	50	Алюминий	65	1 : 20–30	0,82	331 × 171 × 182	11
G40	50	Чугун	65	1 : 20–30	0,82	325 × 171 × 165	19
G40	50	Сталь	65	1 : 20–30	0,82	308 × 300 × 167	46
G65	50	Алюминий	100	1 : 20–30–50	1,94	331 × 171 × 182	11
G65	50	Чугун	100	1 : 20–30–50	1,94	325 × 171 × 165	19
G65	50	Сталь	100	1 : 20–30–50	1,94	308 × 300 × 167	46
G100	50	Алюминий	160	1 : 20–30–50	2,9	308 × 171 × 182	15
G100	80	Алюминий	160	1 : 20–30–50	1,5	308 × 300 × 167	14,8
G100	80	Чугун	160	1 : 20–30–50	1,5	401 × 171 × 194	25
G100	80	Сталь	160	1 : 20–30	1,5	412 × 320 × 195	81
G160	80	Алюминий	250	1 : 20–30–50	2,2	409 × 241 × 192	18,7
G160	80	Чугун	250	1 : 20–30–50	2,2	409 × 241 × 192	41
G160	80	Сталь	250	1 : 20–30–50	2,2	412 × 320 × 195	81
G250	100	Алюминий	400	1 : 20–30–50	2,4	615 × 241 × 226	26,2
G250	100	Чугун	400	1 : 20–30–50	2,4	615 × 241 × 226	56
G250	100	Сталь	400	1 : 20–30–50	2,4	619 × 440 × 402	119
G400	150	Чугун	650	1 : 20	–	640 × 450 × 306	102
G400	150	Чугун	650	1 : 20	–	815 × 500	170
G650	150	Чугун	1000	1 : 20	–	815 × 500	170

1 — корпус
2 — базовые плиты
3 — ротор
4 — зубчатое колесо
5 — масляная камера
6 — счетное устройство

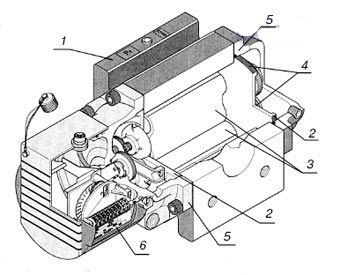

В состав счетчика входят (см. рисунок): измерительная камера, ограниченная корпусом 1 и базовыми плитами 2, два ротора 3, вращающихся в противоположных друг относительно друга направлениях за счет зубчатых колес 4, две масляных камеры 5 и счетное устройство 6.

Поток газа вращает роторы 3, которые отсекают определенную порцию газа и перемещают ее от входного к выходному патрубку. Количество оборотов роторов 3 пропорционально объему газа, прошедшему через счетчик. Счетное устройство 6 регистрирует объем газа, прошедший через счетчик при рабочих условиях. В стандартном исполнении счетное устройство 6 поставляется с двумя низкочастотными датчиками импульсов LF, количество выходных импульсов которых пропорционально объему газа, прошедшего через счетчик.
