ФБ39


alt

Кран предназначен для установки в качестве запорных устройств на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств с жидкими, газообразными, в том числе агрессивными, рабочими средами.

Технические характеристики

Рабочая среда — среды, по отношению к которым применяемые материалы коррозионностойки.

Условный проход, мм — 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150.

Рабочее давление, МПа — 1,6; 2,5; 4,0.

Температура рабочей среды — от −35 до +160 °С.

Класс герметичности затвора — А (по ГОСТ 9544-93).

Климатическое исполнение — У3 (по ГОСТ 15150-69).

Усилие поворота ручки — 150 Н.

Полный средний ресурс — 8000 циклов.

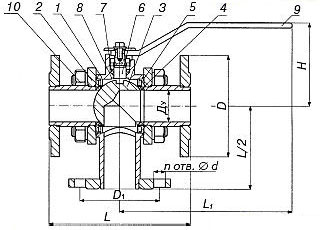

 alt 1 — корпус
2 — боковой патрубок
3 — плавающий шар
4 — фторопластовое уплотнение
5 — кольцо
6 — шпиндель; 7, 8 — прокладки
9 — ручка
10 — шпилька

Обозначение Pу, МПа Ду, мм D, мм D1, мм n, мм d, мм L, мм L1, мм H, мм Масса, кг
ФБ 39.040.015 1,6 15 95 65 4 14 130 134 89 2,4
ФБ 39.040.020 1,6 20 105 75 4 14 150 134 92 2,9
ФБ 39.040.025* 1,6 25/20 115 85 4 14 160 134 92 3,1
ФБ 39.040.032 1,6 32 135 100 4 18 180 250 139 7,1
ФБ 39.040.040 1,6 40 145 110 4 18 200 250 143 7,9
ФБ 39.040.050 1,6 50 160 125 4 18 230 250 143 9,9
ФБ 39.040.065 1,6 65 180 145 4 18 290 250 161 16,4
ФБ 39.040.080* 1,6 80/75 195 160 4 18 310 292 197 21,5
ФБ 39.040.100 1,6 100 215 180 8 18 350 292 211 31

* Неполнопроходной.

 alt

Обозначение Pу, МПа Ду, мм G, дюйм L2, мм Масса, кг
ФБ 39.060.015 1,6 15 ½ 75 0,7
ФБ 39.060.020 1,6 20 ¾ 80 0,9
ФБ 39.060.025* 1,6 25/20 1 90 0,9
ФБ 39.060.032 1,6 32 120 2,4
ФБ 39.060.040 1,6 40 130 3,1
ФБ 39.060.050 1,6 50 2 140 3,9

* Неполнопроходной.
