Рабочее давление — 16 кгс/см².
Герметичность затвора — класс А по ГОСТ 9544–93.
Рабочая среда:
30с941нж — вода, воздух, пар, природный газ сухой, жидкие и газообразные нефтехимические неагрессивные продукты, неагрессивные для стали 20Л, при температуре до 425° С, минимальная температура окружающего воздуха −40° С;
30нж941нж — природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные нефтехимические продукты, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год, при температуре среды до 565° С, минимальная температура окружающего воздуха −60° С;
30с941нж1 (ЗКЛП2-16-ХЛ1) — вода, воздух, пар, аммиак, природный газ и нефть, нефтепродукты, жидкие и газообразные углеводородные среды, неагрессивные к стали 20ХН3Л, при температуре до 425° С, минимальная температура окружающего воздуха −60° С.
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80.
Материал корпуса — сталь 20Л; сталь 12Х18Н9ТЛ; сталь 20ХН3Л.
Вид управления — электропривод.
|
|
 |

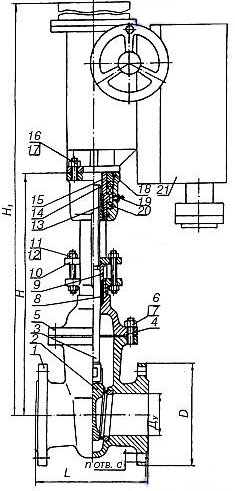

1 — корпус
2 — клин
3 — шпиндель
4 — прокладка
5 — крышка
6 — гайка
7 — шпилька
8 — набивка сальника
9 — втулка сальника
10 — фланец сальника
11 — гайка
12 — шпилька
13 — вкладыш
14 — вставка
15 — втулка кулачковая
16 — гайка
17 — шпилька
18 — винт
19 — масленка
20 — подшипник
21 — электропривод |
| |
| Ду, мм | L, мм | D, мм | H, мм | H1, мм | d, мм | n, мм | Масса*, кг |
| 50 |
180 |
160 |
356 |
896 |
18 |
4 |
26 |
| 80 |
210 |
195 |
458 |
998 |
18 |
4 |
40 |
| 100 |
230 |
215 |
458 |
998 |
18 |
8 |
45 |
| 150 |
280 |
280 |
600 |
1140 |
22 |
8 |
84 |
| 200 |
330 |
335 |
810 |
1270 |
22 |
12 |
152 |
* Масса дана без электропривода.
Электроприводы с двухсторонней муфтой ограничения крутящего момента
| Обозначение задвижки | Обозначение типа (таблица-фигура) | Ду, мм | Pу, кгc/см² | Время полного открытия или закрытия, с |
Электродвигатель
|
| Обозначение | Мощность, КВт | Частота вращения, об/мин |
| ЗКЛП 50-16 |
30с941нж, 30нж941нж |
50 |
16 |
40 |
АИМА-М63А2 |
0,37 |
3000 |
| ЗКЛП 80-16 |
30с941нж, 30нж941нж |
80 |
16 |
50 |
АИМА-М63А2 |
0,37 |
3000 |
| ЗКЛП 100-16 |
30с941нж, 30нж941нж |
100 |
16 |
50 |
АИМА-М63А2 |
0,37 |
3000 |
| ЗКЛП 150-16 |
30с941нж, 30нж941нж |
150 |
16 |
68 |
АИМА-М63А2 |
0,37 |
3000 |
| ЗКЛП 200-16 |
30с941нж, 30нж941нж |
200 |
16 |
44 |
АИМА-80В4 |
1,5 |
1500 |
| Обозначение задвижки | Электропривод (ТУ 26-07-015-89) |
| Условное обозначение | Крутящий момент на выходном валу, кгс·м | Частота вращения выходного вала, об/мин | Взрывозащищенность |
| ЗКЛП 50-16 |
В-А2-05 |
2,5–6 |
24 |
IExdIIBT4 |
| ЗКЛП 80-16 |
В-А2-11 |
6–10 |
24 |
IExdIIBT4 |
| ЗКЛП 100-16 |
В-А2-11 |
6–10 |
24 |
IExdIIBT4 |
| ЗКЛП 150-16 |
В-А2-11 |
6–10 |
24 |
IExdIIBT4 |
| ЗКЛП 200-16 |
В-Б1-05 |
10–30 |
50 |
IExdIIBT4 |
|
|
|
