Счетчики RVG предназначены для коммерческого и технологического учета объемов потоков очищенных и осушенных газообразных сред: природного газа, пропана, водорода, воздуха, азота и инертных газов. Счетчик RVG измеряет прошедший через него объем газа при рабочих условиях, т. е. не приведенный к стандартным условиям. Счетчики RVG предусматривают возможность работы с электронным корректором объема ЕК-260 и температурным корректором объема ТС-210.
|
| | ДУ, мм | Qmax, м³/ч | Qmin, м³/ч | Порог чувствительности, м³/ч | Потеря давления при Qmax, Па | Масса, кг |
| 1 : 100 | 1 : 50 | 1 : 20 |
| G16 |
40* |
25 |
|
|
1,3 |
0,1 |
20 |
13 |
| G25 |
40* |
40 |
|
0,8 |
2,0 |
0,1 |
50 |
13 |
| G40 |
40* |
65 |
|
1,3 |
3,0 |
0,1 |
120 |
13 |
| G65 |
40* |
100 |
1,0 |
2,0 |
5,0 |
0,1 |
260 |
13 |
| G16 |
50 |
25 |
|
|
1,3 |
0,1 |
20 |
13 |
| G25 |
50 |
40 |
|
0,8 |
2,0 |
0,1 |
50 |
13 |
| G40 |
50 |
65 |
|
1,3 |
3,0 |
0,1 |
120 |
13 |
| G65 |
50 |
100 |
1,0 |
2,0 |
5,0 |
0,1 |
260 |
13 |
| G100 |
50* |
160 |
1,6 |
3,0 |
8,0 |
0,16 |
160 |
13 |
| G100 |
80 |
160 |
1,6 |
3,0 |
8,0 |
0,16 |
160 |
13 |
| G160 |
80 |
250 |
2,5 |
5,0 |
13,0 |
0,25 |
250 |
27 |
| G250 |
80* |
400 |
4,0 |
8,0 |
20,0 |
0,4 |
250 |
37 |
| G160 |
100* |
250 |
2,5 |
5,0 |
13,0 |
0,25 |
250 |
27 |
| G250 |
100 |
400 |
4,0 |
8,0 |
20,0 |
0,4 |
250 |
37 |
* По спецзаказу.
|
 |

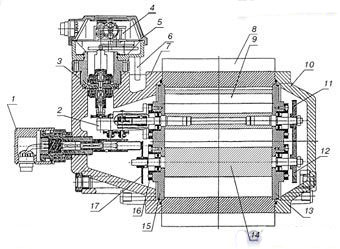

1 — датчик импульсов AIK
2 — редуктор
3 — магнитная муфта
4 — счетный механизм
5 — корпус головки счетного механизма
6 — ограничитель поворота
7 — крышка редуктора
8 — корпус
9, 14 — роторы
10 — крышка синхронизатора
11, 12 — колеса синхронизатора
13, 15 — основание
16 — крышка
17 —диск-формирователь |
|
Ротационный счетчик работает по принципу вытеснения строго определенного объема газа вращающимися роторами. В корпусе 8 находятся два вращающихся в противоположных направлениях ротора 9, 14, которые в поперечном сечении имеют вид, подобный восьмерке. Оба ротора соединены друг с другом посредством колес синхронизатора 11, 12. При продувании газом роторы вращаются без металлического соприкосновения друг с другом и доставляют определенное количество газа в выходной канал при помощи объемной измерительной камеры, образованной роторами 9, 14 и корпусом 8. Таким образом, один поворот системы роторов 9, 14 соответствует передаче определенного объема газа. Вращательное движение роторов через редуктор 2 и магнитную муфту 3 передается на счетный механизм 4.
|
|
|
